[旧文转载]专门网首发：ThinkPad新旗舰---W520完全评测--上篇：前言&外观和部件

作者：专门网版主  song_1118

================
ThinkPad W520完全评测
--------------------------------
前言之前言：
--------------------------------
       本文为专门网首发；

       本文预计分为上，中，下三篇：
       上篇：前言&外观和部件
       中篇：系统和软件
       下篇：评测与分析&后记

       W520于北美4月1日上市，作者拿到W520是2011年4月6日上午10时，尽管作者在此之前尽量搜集了W520官方和非官方的资料，但是由于时间仓促，不能保证文中完全无误，但是会保证文中所言都是作者亲自测试和体验的反应。
       如有错误之处，请指出，不甚感激！共同学习！共同进步！

前言：回顾历代ThinkPad旗舰
-----------------------------------
       既往的ThinkPad机型中，总是有着号称“机王”“机皇”的工作站----它有着相对最高的硬件配置和高昂价格，作为ThinkPad每一代产品的旗舰，是宣扬ThinkPad的新技术和吸引用户的眼光的机型。
       如果追寻其历史发展，应该是从多年前的A31p开始出现比较明显的轨迹----其首次使用专业版的显卡ATI® Mobility™ FireGL™ 7800 ，而且使用了15.1” 1600X1200的IPS广角屏幕，再加上其三轴全内置和众多扩充选件的硬件设计，是当时当之无愧的笔记本中的机皇。

       A31p之后，ThinkPad进入第二个阶段，A系列消失，临时接班A31p的似乎是T40p，其使用  64MB ATI Fire GL 9000，然而其14.1吋的结构，使得无法使用15.1吋的IPS广角屏幕，和上一代的A31p相比顿时黯然失色；
       到了03年11月又发布了R50p，这个才是A31p的正式接班人了，同样是15.1吋的IPS屏幕，并且有使用了QXGA（2048X1536）分辨率的PS屏幕，其显卡也升级到ATI的M10 GL-128，不过没有了三轴全内置
       之后是2003年第四季度发布的T41p，然而，T41p除了显卡和R50p一样，但是同样是因为14.1的机身缘故，没有了IPS广角屏。
       而R50系列末尾加p的机型又被终止，幸好，紧接着的15吋T42p的出现解决了这一问题，屏幕回到了15.1吋的UXGA IPS广角屏，总算松了口气。
       T43p也保持了这一基本外形无甚差别：专业显卡换成了ATI的V3200 显存128MB

       联想接手ThinkPad之后，旗舰接班人是15吋的T60p，依然是有着15吋UXGA  IPS/AFFS屏，显卡升级到V5200/V5250显存256MB：
       不过，这时候出现了新的变化----出现了15.4吋WUGA（1920X1200）分辨率的16:10宽屏非广角屏版本,还有定位类似的Z61p：


       从这时开始，ThinkPad的所谓专业机王开始踏入宽屏和非广角屏的变化之路：
       第一个全面没有IPS广角屏的机种就是T61p，也是首次开始采用nVidia的专业显卡的ThinkPad机型：通过宽屏的设计，出现了内置摄像头和读卡器。
       然后，联想干脆把定位于移动工作站的ThinkPad机型另开一路-----推出了W系列（W应该是来自于工作站英文workstation 一词的首写字母），W系列分为17吋和15吋两个机种：W700和W500，W500的外形和内部大体结构，和上一代15.4吋的T61p基本无异（私下认为叫T62p比较贴切），其显卡又神奇的回到了ATI阵营采用了ATI V5700显存512MB（想来是因为当时nVidia自己都承认而联想不承认的显卡门的缘故吧？）


       而W700是ThinkPad首次出现的全新设计的17吋宽屏机型，其使用了17吋WUXGA的屏幕，显卡是nVidia的FX3700/FX2700显存1GB/512MB，同时还拥有业界首次出现的笔记本内建绘图板和色彩校正仪的设计；而其中的W700ds型号更是使用了双屏设计：


       随着Intel i7 平台的发布，ThinkPad W系列又推出了W510和W701/W701ds。
       W701/W701ds除了升级为新的平台使用了i7处理器，显卡升级为FX3800/FX2800显存都是1GB，外形和上一代W700/W700ds基本无异。值得一提的是USB3.0的增加，以及屏幕开始采用RGB-LED屏---这是一个广色域屏幕，使得从T61p开始消失IPS广角屏的遗憾有了一点点补偿。
       而W510和其上一代W500完全不同，使用了新的模具设计，使用16:9的宽屏屏幕。采用了USB3.0和增加了eSATA端口，DisplayPort端口也开始支持音频输出。显卡再次回归nVidia阵营使用了FX880显存1GB。值得需要指出的是：W510使用的电源有了135W的型号---可见为了性能而在整体TDP上面做出的妥协。

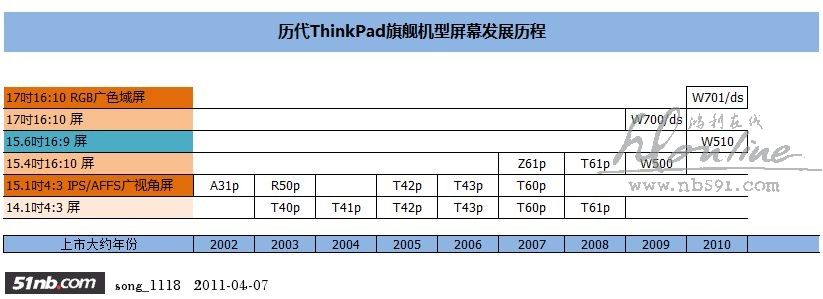

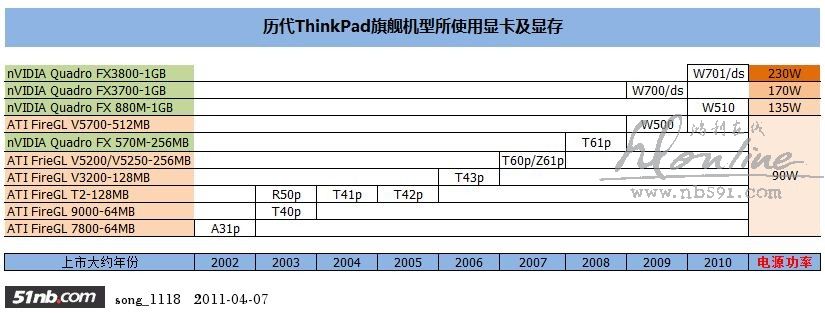

       好了，我们回顾一下上面的内容，可以发现ThinkPad机王/机皇/旗舰的发展型号是这样的。

          可见，随着旗舰机型的发展，使用了性能和功能更为强大的硬件，其功耗也不断上升：从16V/90W前进到20V/90W，再到20V/135W和170W，最高的W701ds甚至到了20V/230W！

=============
       其实，上面所言及的十年来，业界笔记本移动工作站的发展故事，也是大有内容的，不过，今次文章是W520的评测，就不再多言了；但是，各位需要了解的是，到目前为止，笔记本移动工作站的品牌主要是HP，DELL和ThinkPad三家，外加一个很小众的Fujitsu；

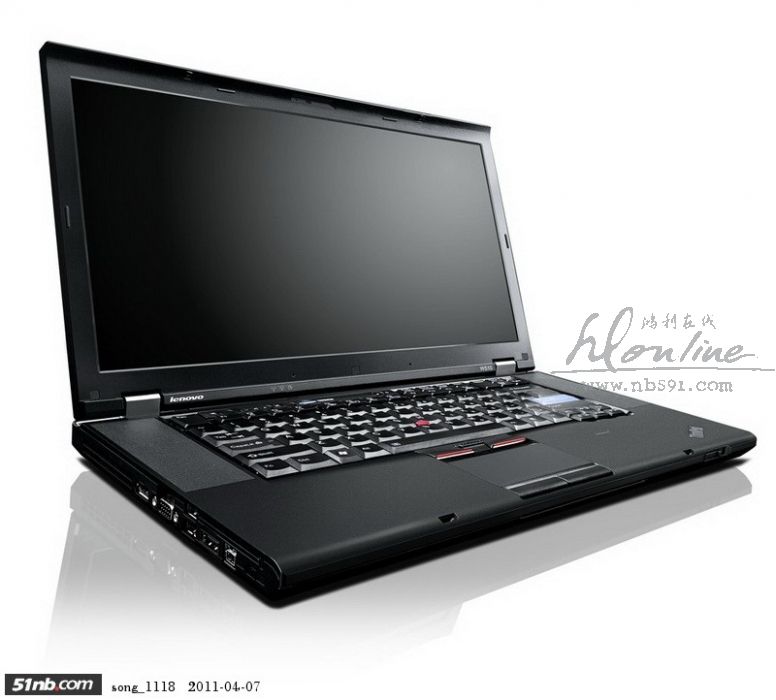

       现在，随着Intel SB平台的全面推出，作为四大移动工作站品牌中的ThinkPad工作站机型的W系列，首家正式发布并上市了新一代的旗舰：ThinkPad W520

下文，就请各位随着笔者，一步一步全面解析ThinkPad新一代的旗舰W520。

======
外观部分：

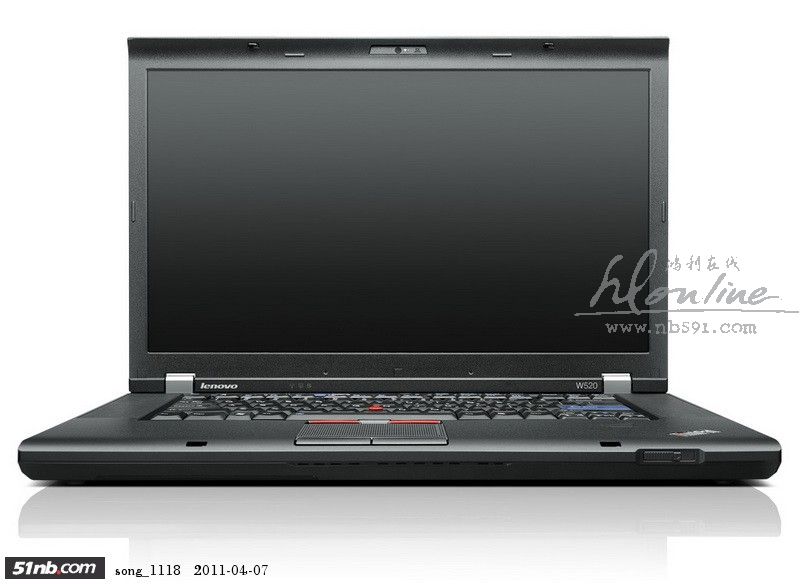

正面：

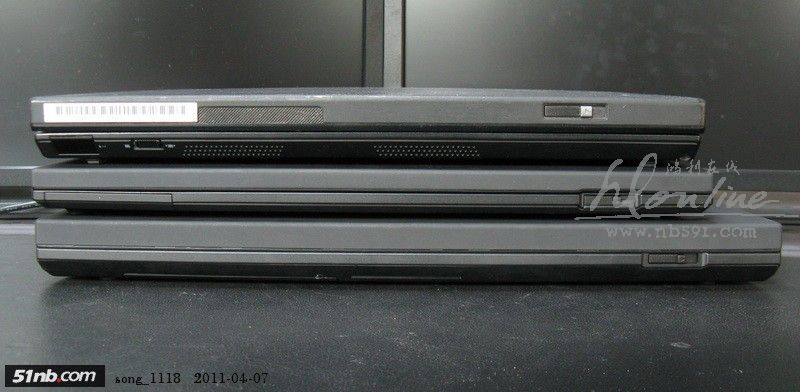

为了更好了解W520外观，特意安排了15.1吋4:3的T60p，14.1吋16:10的T400s，作为参照对象；
T60p位于最上方，中间是T400s，下方是W520；
在下图中可以看出，T400s的厚度明显最薄，T60p厚度最大，W520看起来似乎比T60p要薄---而实际上，两者的厚度相差无几：

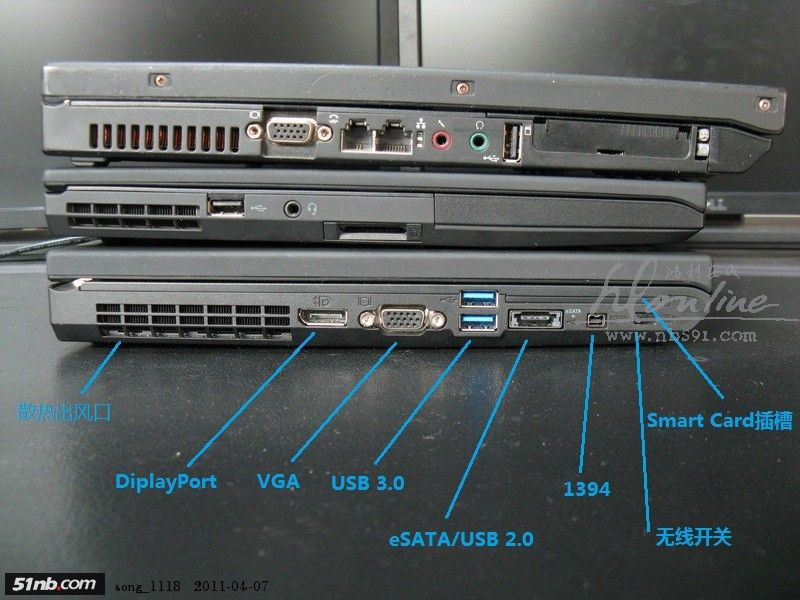

左侧图：


从左至右依次是：
散热系统出风口
DisplayPort端口（支持音频和视频同步输出）
VGA端口
两个叠放的蓝色USB3.0端口
eSATA/USB复合端口
1394-B（四针，不带供电）端口
无线硬件开关
之上是Smart Card插槽

W520和W510的外观和端口，基本上无差异。
仔细对比W520和W510的散热出风口的话，会明显看到W520的风扇散热片更加密集，可见W520在散热系统上进一步做出了强化。

==========

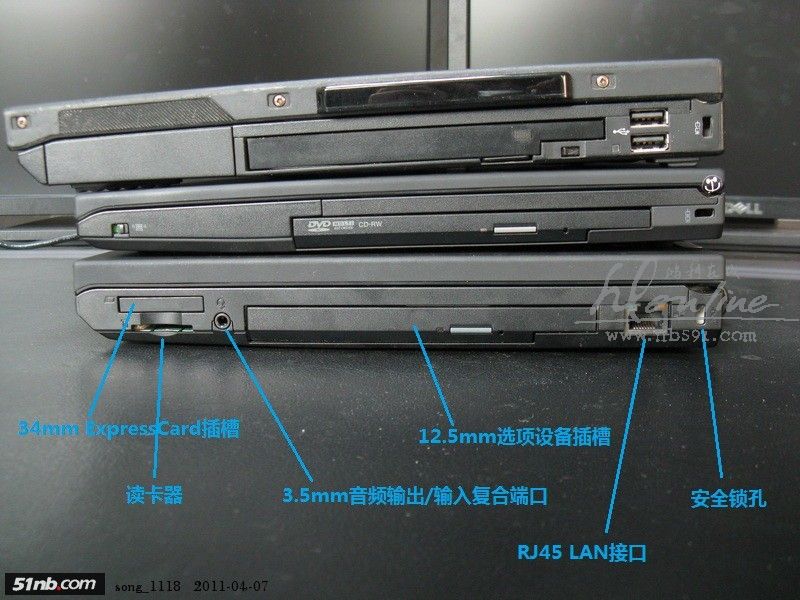

右侧对比图：

W520右侧的端口，从左至右，依次是
34mm ExpressCard插槽（使用了一个塑料卡片填充，以避免空置的时候进入异物和美化外观）
EX插槽下面是读卡器
然后是3.5吋复合式音频输入/输出端口
再过来就是12.7mm高的DVD 驱动器，当然和以往机型一样支持热插拔和第二硬盘；
最右方是以太网（有线网卡）端口和安全锁孔。

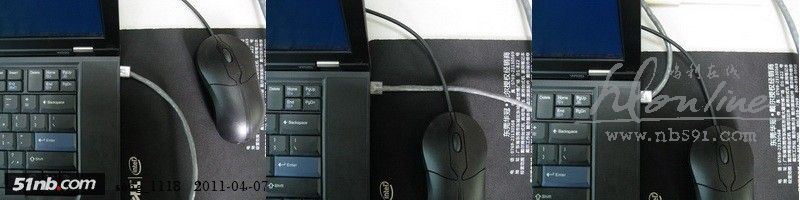

如果要使用有线网络，那么安装网线的方式是只能以下三种状态（如果你能把网线从键盘上方或机器底部穿过去，或是把网线从天空中悬挂下来，我想你任何问题都不存在了）：

出现上图中第一种和第二种的状态，用户基本上可以避免；
目前最好状态只能是第三种方式，但是这样网线在W520右侧总是要占据一些空间，如果此时用户使用USB鼠标的话，会发生难以避免的线缆交错；
从我个人使用习惯和爱好来说，我很希望W520在这个位置和T60p一样，使用两个叠放的USB端口，而将这个以太网端口放置到W520机身后方-----和Modem端口放在一起----这样的话：不仅仅是避免了可能出现的线缆交错，而且增加了一个USB端口-----就W520的机体物理空间来说，换成这样的设计，并不难，也不会增加过多的成本。不过，就目前来说，W520现有的有线网卡端口的安排，比X220是要好多了。

===========
后部对比图：


W520从左至右依次是：
USB端口（黄色表示带关机供电功能---需要在BIOS中或PM软件中设置）
Modem端口（嗯，ThinkPad至今不放弃这一功能，是可取的，虽然也许不久的将来，它和串并口一样消失）
电池
电源接口
散热系统排风口


仔细观看现有后部USB端口和Modem接口部位：


结合上面的牢骚，可以看到在这两个端口目前拥有的物理空间，换成 LAN + Modem两个端口的布局，是可行的。

===========

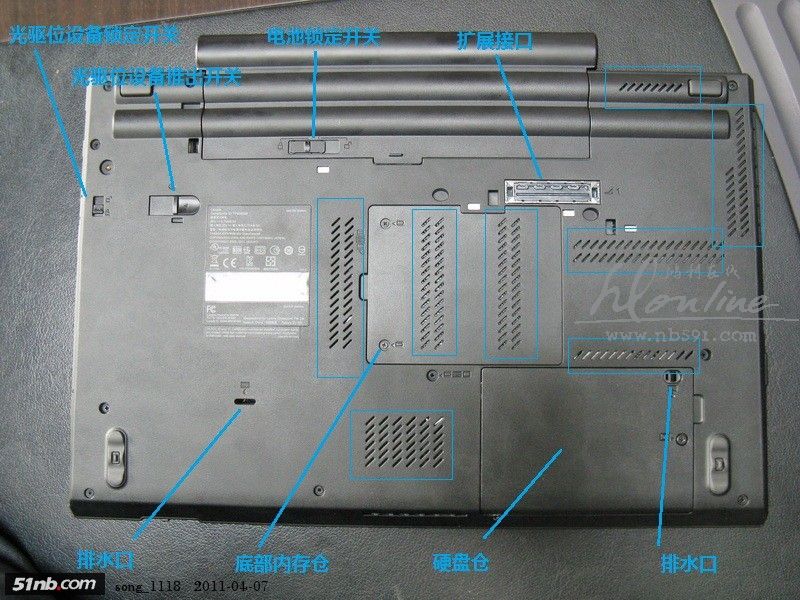

底部图
底部就只贴出W520的图片了：

W520底部有两个明显的开关：
一个是光驱位设备锁定开关；
一个是光驱位设备退出开关----自从T400s开始以来，ThinkPad的光驱位设备退出装置都这样安排了；
相比原来T6*时代的光驱位设备使用的退出装置，功能上是一样的，但是操作上显得很麻烦---需要抬起或反转机体把手伸到底部才能使用这两个开关---并且需要两只手同时操作：一只手打开锁定开关，一只手推动退出开关；

除此之外，还有一个是电池锁定开关，这个就不用多说了---是用来锁定/解锁W520后部仓安装的电池的。

底部还有两个设备舱盖：
一个是底部中央内存安装仓
另外一个是硬盘安装仓

在底部中央内存右上方的是扩展接口----可以用来连接底部扩展电池和桌面扩展设备；

值得提醒注意的有两个地方：
第一个地方是底部设计了两个紧急排水孔--这个是ThinkPad的设计惯例----作用是在用户在使用ThinkPad的过程中不小心使液体倒在键盘上时来紧急排出大部分液体，使得ThinkPad尽量避免因此发生损坏；

第二个是上图中的8个蓝色方框----这些都是底部的进气/散热口，其作用是用来最大限度的增加W520机体的整体散热系统的进风通道和散热通道。

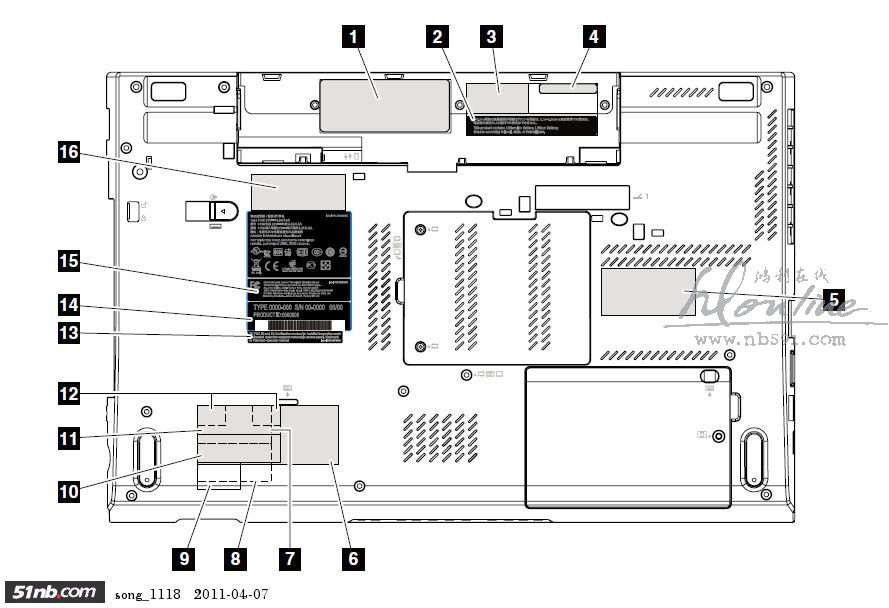

另外，附加一张官方底部标签说明图如下：

有需要的自行分析研究

1 Windows许可标签---即正版COA（Windows license label (COA)
2 Information label
3 如果有出厂有内置WWAN使用的SIM卡，这里是SIM卡的IMEI标签：IMEI barcode label
4 有线网卡的MAC地址Mac address label
5 和3一样并且是北美Vodafone运营商的话，就会有Vodafone的标签Vodafone label
6 Israel label
7 中国特有的Modem上网许可标签Modem label (only for PRC models)
8 中国特有的WWAN标签China wireless WAN label
9 巴西特有的Modem标签Modem AMOM label (only for Brazil)
10 巴西特有的蓝牙标签Bluetooth label (only for Brazil)
11 巴西特有的无线网卡标签Wireless card label (only for Brazil)
12 SIRIM产品认证体系认证标签label
13 FCC安规认证标签FCC label
14 串号Serial number label
15 认可Homologation label
16 资产标签Asset tag label

============
电池部分
---------------------------

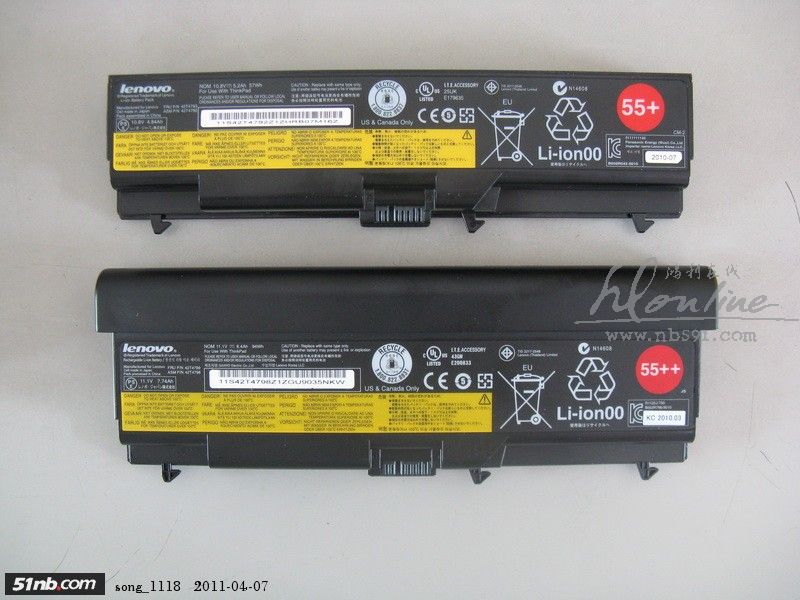

W520使用电池，有常见的9芯和6芯两种：
6芯电池的参数是10.8V-5.2Ah/57Wh
9芯电池的参数是11.1V-8.4Ah/94Wh

安装9芯电池会使整机后部凸出一截，外观上感觉有点突兀；
就我个人日常使用情形和爱好来说，我更愿意使用6芯电池-----使得整机重量减小，外形更美观，而且待机时间也令我满意

另外，还有不常见的4芯和底部扩展电池；
4芯电池外形和6芯电池一样，只是电容量和重量要小；

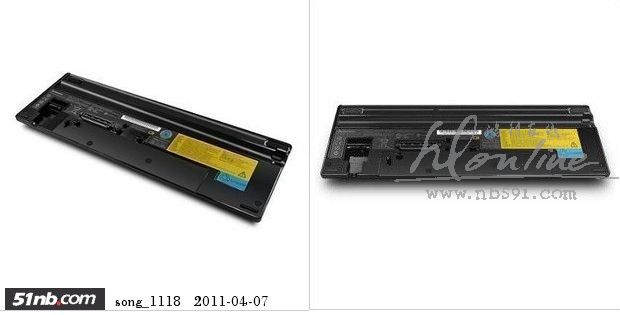

底部扩展电池，是通过从W510/T510时代开始采用的新型底部扩展接口来连接的，图片如下：

其参数和9芯电池一样是11.1V-8.4Ah/94Wh，通过使用底部电池，能够为W520增添更多的运行时间。

以上电池，按照官方的说辞：
Up to 10.7 Hours with 9 Cell Battery,Dual Core i5-2520M, 128GB SSD Drive, Quadro 1000M Graphics
Up to 8.9 Hours with 9 Cell Battery, Quad Core i7-2820QM 500GB 7200RPM Drive, Quadro 2000M Graphics
即为：
如果是使用双核CPU和1000M显卡+SSD的W520，9芯电池可10.7小时
如果是使用四核CPU和2000M显卡+HDD的W520，9芯电池可8.9小时
也意味着如果加上和9芯电池相同电容量的底部扩展电池，这个时间还要翻一倍，达到21.4小时和17.8小时。

那么，实际使用状况如何呢？这个笔者将在本文的下篇中详细讲解。

===========
电源
-------------------------
W520比W510更进一步，启用了170W的电源----这是由于追求性能和功能，不得不在电源和功耗的上做出妥协。

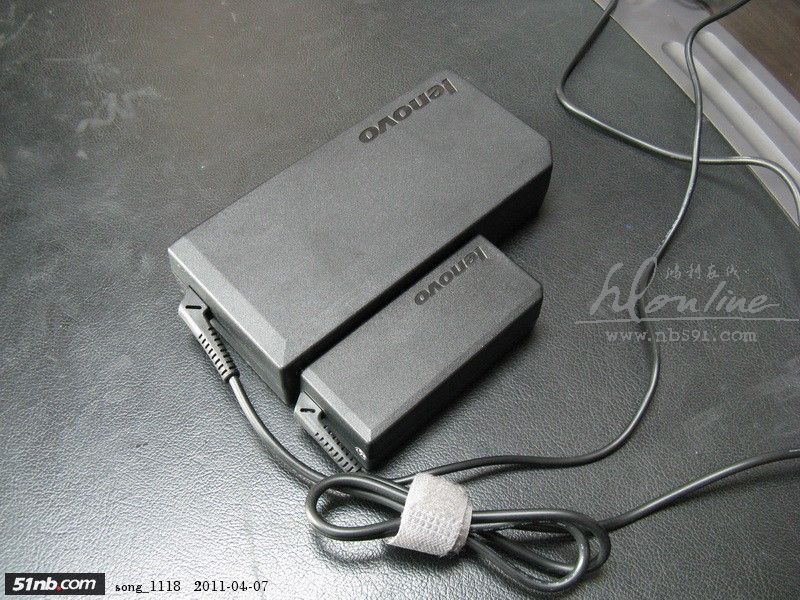

W520使用的170W电源和T400s使用的65W电源对比图如下：

下面两张图片可以进一步对W520的170W电源的体积有更深刻的认识：

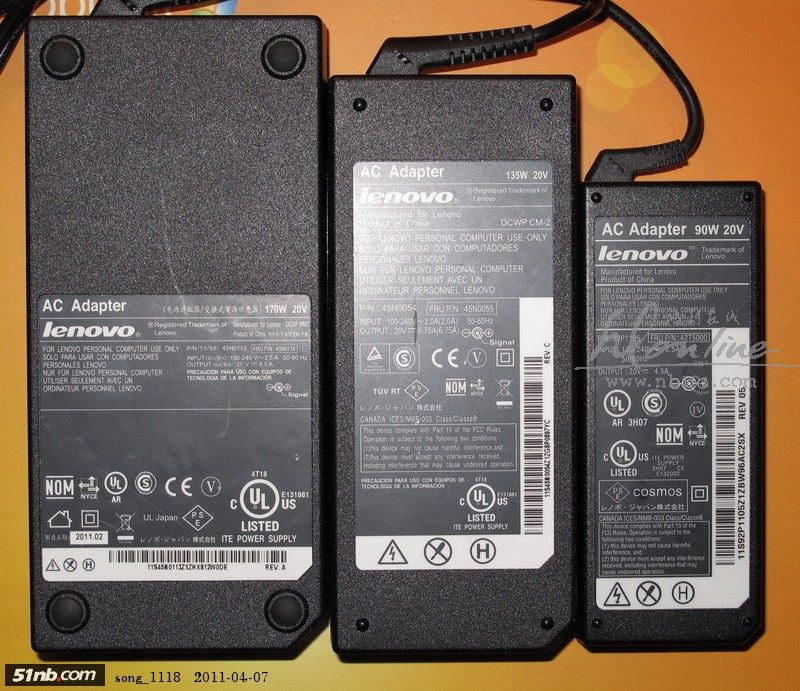

第一张图片是W520使用的170W，W510使用的135W，T410使用的90W电源对比图：
（此图片来自于Keith Combs的W520评测文章，链接如下：）
http://blogs.technet.com/b/keithcombs/archive/2011/03/28/lenovo-thinkpad-w520-mini-review.aspx?PageIndex=3

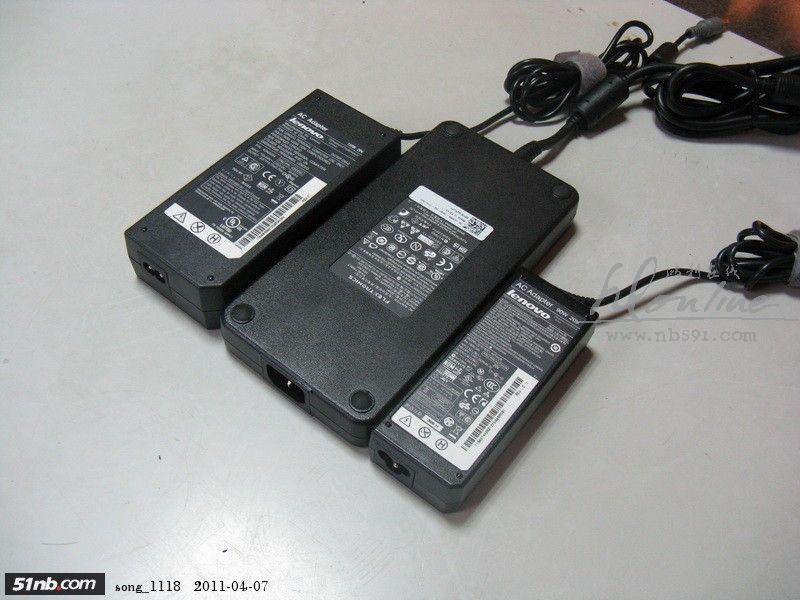

第二张图片是W510使用的135W电源，DELL M6500使用的240W电源，T400s使用的65W电源三者的对比图：
M6500使用的电源更为庞大，其粗大的电源输出线，用我LP的话来说简直象一条可以调教老虎的皮鞭！
不过其厚度设计得比较薄，放置到电脑包中的时候，不会象ThinkPad的电源那样明显鼓出-------从这点来说，我是很希望ThinkPad以后也能够推出类似的薄型设计电源的：

W520的170W电源大小比W510使用的135W电源明显更大，其具体参数如下：
厚度: 35.0毫米 (1.38吋)
宽度: 80.0毫米 (3.15吋)
长度: 170.0毫米 (6.69吋)
重量: 770 g (1.70磅) - 不包含外接电源输入线部分
值得注意的是----其重量居然比W510使用的135W电源要轻一点-----也许，W520的电源虽然体积不得不增大，但是可能采用了新的优化技术，使得重量变轻；

电源接口
----------------------
170W的电源的采用，还带来了一个新的接口问题------W520的电源接口和电源插头，和以往的65W/90W/135W电源有所不同，具体差异如下：

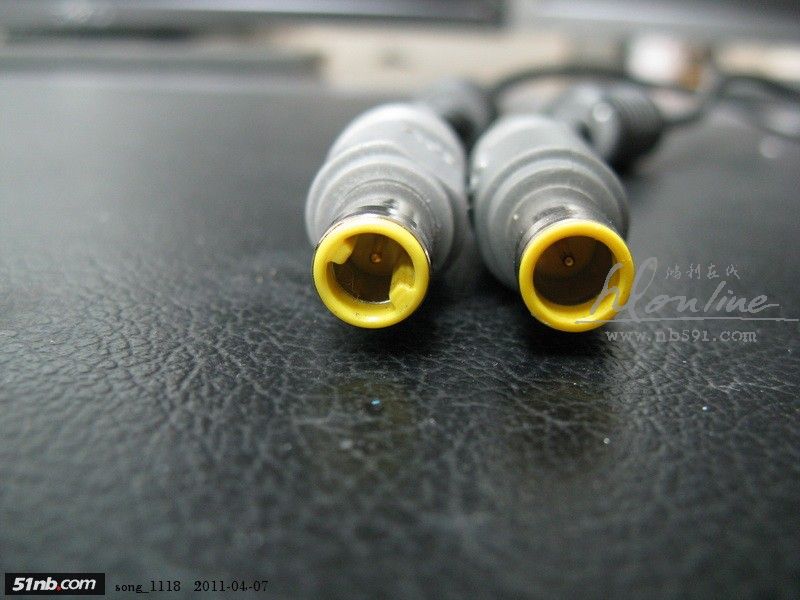

电源输出线插头部分，W520的170W插头内圈有两个明显的方形凸起：

电源输入接口部分，W520中央有两个明显的方形凹下部分：

这样一来，W520 170W电源就只能安装到支持170W电源的W520上面，而不能使用到其它机型上面；

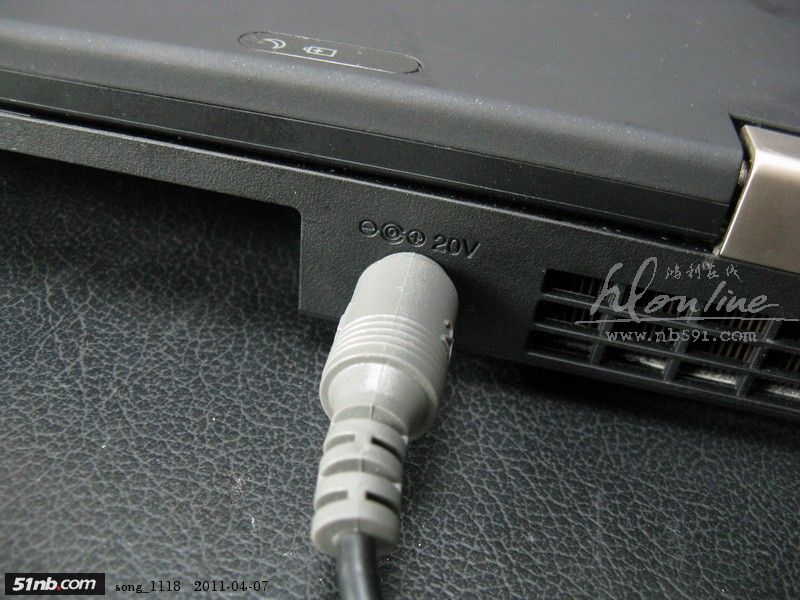

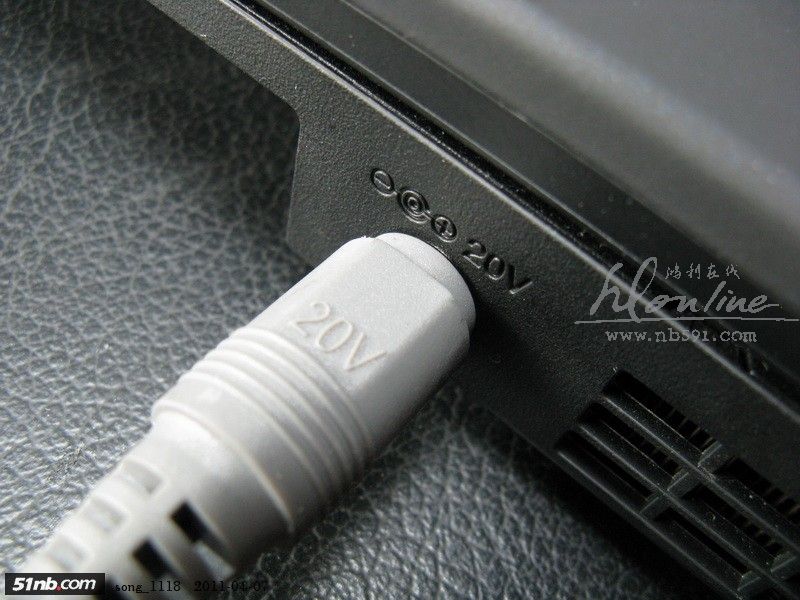

并且插入的时候，必须保持一个特定的位置才能插入-----保持带有20V标注的平面朝正上方，才能顺利插入：

而65W/90W/135W的电源依然可以安装到W520上面---但是，由于输出功率的问题，无法保证W520能顺利正常工作：

采用这样的差异化的接口，固然对在电源安全使用上还是增添了一定的保障，但是这对于有多个ThinkPad产品的用户，会使其使用的电源失去通用性。
同时，我个人想到一个问题----如果将135W电源接到W520上面，是无法保证最高负荷状态下的W520能全面正常使用的，而且还极有可能造成135W电源因为超负荷运行而烧毁；那么最好是将W520设计为只能接入170W电源，不能接入低于170W的65/90/135W电源。------但是转念一想：这样的话，W520就会失去在关机状态下使用65/90/135W电源充电的机会了。
所以，看来，ThinkPad W520目前这样的电源接口安排，还是经过全面深远考虑的。

最后，向各位提一个问题：W700/W701也有使用20V/170W的电源，那么，是否.................呵呵，这个问题在不久的将来，就会得到答案的..............

============
部件----光驱位设备
W520的光驱位设备，官方称为Optical Drive；
详细点说是Serial Ultrabay Enhanced drive or travel bezel---直译的话就是：增大版串行超级模块设备或旅行减重模块

此处是ThinkPad机型10多年的传统设备了，一般都是在ThinkPad右侧，用来安装光驱，光驱位第二硬盘模块，光驱位电池，光驱位串并口模块等等；
更有甚者在A31p上面还可以安装更多的U2000设备，下图借用网络上当年T23使用U2000 Plus + WorkPad同步底座 以及T30使用U2000的说明图：



繁荣的U2000时代之后，在T4/R5时代，进化到Ultrabay Silm/Enhanced，此时软驱/ZIP/SuperDisk等都落入历史的尘埃，随风而去；
只剩下光驱，第二硬盘模块，光驱位电池，以及一个因为从T6/R6开始机体本身全面取消串并口而新增的光驱位串并口设备；
到了W500，光驱位串并口设备消失；
到了W510，光驱位电池也消失了---用来顶替起它的就是上文所说到底9芯底部扩展电池；

不过，虽然这么多光驱位设备都一一消失，但是这是必然的优化结果：
一是技术的进步，使得使用老技术的设备被淘汰；
二是USB/eSATA设备带来的方便性日益剧增；

W520和W510一样，光驱位设备可以使用的只有三种：光驱，光驱位硬盘盒和减重模块。
减重模块是一个没有什么技术含量和必要性的设备，就不用多谈了（曾经见识过有一位兄弟将其私房钱藏在减重模块内，这个，对于他来说真是太有必要性了）；

W520的光驱是12.7mm厚度的Serial Ultrabay Enhanced drive （可以简称为SUBE），同样可以使用9.5mm厚度的Serial Ultrabay Slim drive（可以简称为SUBS）；
所以，我直接使用了以前W500使用的光驱位硬盘盒，安装好之后会露出一条缝隙：


这个除了外观和防尘有所欠缺，在最重要的功能和性能方面，就目前而言，似乎是一切正常；

为什么说似乎，请等待下篇；

W520官方的光驱位硬盘盒是Serial ATA Hard Drive Bay Adapter III，FRU编号43N3412。
