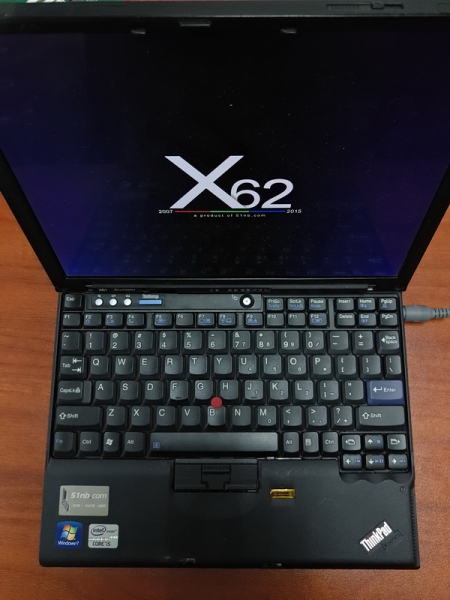

ThinkPad X62的前世今生

X62，是51nb站长HOPE为广大Thinkpad爱好者，定制专门用于改造Thinkpad X61/X60/X61s/X60s的主板项目。

X62主板项目自2014年10月份正式启动，历经研发和打板、调试、试产的过程。

这次的投入比先前T50主板项目要大很多，在研发时间上也缩短了很多，但毕竟经验积累还有待完善，整体时间跨度还是比较大的，其中遇到不少问题，最终也还是逐一解决了，由于投入费用有限，一些问题并不能完全按照商业运作模式来进行，因此只能在时间上有所牺牲，但是最终在大家的支持和期待中，这一步还是走过来了。

试产50片通过，量产顺利。

量产主板采用i7-5500，i7-5600处理器，包括主板、CPU、定制风扇、声卡小板、硬盘小板、BIOS电池、X62贴条等，量产主板数量第一批200张已经售完，第二批在售中。


相关技术参数如下：
1. 主板信息：
1）CPU： Intel 第五代i系列低压（试产版为i7-5600U），CPU具体信息见http://ark.intel.com/
2）内存：最大支持32g DDR3/DDR3L（均有测试，但不能完全排除兼容性问题）(16GX2镁光测试通过)
3）显卡: 集成显卡（具体型号根据CPU型号变动，试产版为集显i7-5600U）
4）接口：
        i）硬盘：支持1个全高mSATA+1个2.5寸SATA（兼容HDD、SSD）（可同时共存）
        ii）无线网卡：支持1个半高Minipcie接口无线网卡
        iii）有线网卡：1000M以太网卡
        iv）视频输出：用MiniDP+MiniHDMI接口代替原VGA接口，取消VGA接口
        v）USB：支持USB 3.0标准：一个usb3.0（蓝色，位于左侧），两个usb2.0（位于右侧，通过声卡小板连接）
        vi）SD：保留
        vii）PCMCIA：取消
        viii）底座Docking：取消
        ix）音频：分孔耳机和麦克风，由单独开发的小板连接
        x）Modem：取消
5）散热器(散热片+风扇）：
        i）由于第五代低压CPU与X6原Core CPU面积存在较大差异，cpu散热器中的散热片将由51nb站长HOPE定制，随主板一同发售。
        ii）因X6和X6s的D壳存在差异，站长定制了专用散热片(包括铜管)，然后和散热风扇装一起，发给坛友。具体是这样：1. 针对X61/X60用户，直接更换掉全套主板+定制散热片+风扇即可。2. 针对X61s/X60s用户，风扇散热器都不同。站长另行定制。
6）快捷键：Fn+PgUp开关键盘灯、Fn+Home/End调节屏幕亮度、Fn+F3开关屏幕
7) 主板预留一个USB接口，供有兴趣DIY触屏、内置鼠标或WWAN上网卡等功能的爱好者使用

2. 适用机型：
  1）Thinkpad X61
  2）Thinkpad X60
  3）Thinkpad X61s
  4）Thinkpad X60s
  可安装在X61t/X60t系列上(无触摸屏功能，本人安装成功，需向老大备注要小管风扇）
3. 屏幕：
  1）兼容原X6系列屏幕，无需改动屏线
  2）分辨率支持普分（1024*768 AFFS/TN），高分（1400*1050 AFFS）
4. 电池：
   支持所有X6系列所有电池

X62/s主板升级需求：
1. 首先您要有一台X60、X60s、X61、X61s其中一台笔记本、内存、mSATA或HDD或两者、无线网卡，就这些了，当然原来的电池、电源不能少。
2. DDR3/DDR3L内存。建议使用DDR3L,  2条组双通道，容量建议不小于2Gx2。三星和镁光兼容性好，其他的不建议。

补充：先前发现的内存兼容性问题，开发方排查找到了原因，在第二批量产中不再存在此问题。包括海盗船在内的内存经测试可用了。http://www.ibmnb.com/forum.php?mod=viewthread&tid=1710274
这里，更新之后可以支持海盗船2133的内存了。
量产第一批和试产版如有需要可将主板寄回老大处理。
3. 7mm/9mm SATA硬盘或mSATA硬盘。
4. 无线网卡半高刚好，全高需简单改拧固定螺丝位即可。


X62主板还在试产阶段，需要大家小心对待，以免X62主板安装、使用过程中造成不必要的问题或损失。

一、从心理上要用谨慎操作的充分准备。在安装过程中，一定要小心操作，轻拿轻放，动作要慢，不能着急，必须要有平和的心态。
二、提前熟悉X60/61的内部结构。建议都下载好X60/61的硬件维护手册，认真阅读拆解、安装过程中的注意事项，强烈建议提前练习X60/61拆解(不止一次)。
三、提前认真阅读已经发在论坛上的X62安装过程及以下几篇网友的安装过程及提醒：
http://www.ibmnb.com/thread-1650395-1-1.html
http://www.ibmnb.com/thread-1653836-1-1.html
http://www.ibmnb.com/thread-1652011-1-1.html
http://www.ibmnb.com/thread-1650953-1-2.html
http://www.ibmnb.com/thread-1650996-1-2.html
四、防止静电对主板影响。不能拿主板往身体、衣服上靠，否则尤其是在气候干燥的北方，容易因为静电造成对主板损坏。
五、主板安装前，建议先上好内存(建议先上一根)，也可以同时上好msata或无线网卡。
六、安装过程中，各种接插操作时(如屏线、电源线、BIOS电池、键盘、指纹)，先不要太用力按压，待按插对位之后，才稍用力按紧，但也不要太用力按压。
七、仔细往X60/61上面摆放，从左侧接口位置、左下角位置及无线开关、右上角等多个位置逐步摆放，确认主板正确摆放到位。
八、主板摆放到位之后，装好BIOS电池，接好屏幕，摆好C壳，接上键盘，先不用接电池，先只接电源点亮机器确认安装成功，再上螺丝。
九、首次点亮机器时，亮屏时间会稍长(10-15秒)，同时会自动重启一次，才正式启动系统。
十、可能问题：
1、如果只看到电源灯亮，而屏幕没显示，确认内存是否安装好。
2、如果没装上硬盘和msata，启动机器后会自动进入BIOS界面。

其它再补充，总之：提前熟悉、小心谨慎!祝大家一次成功!



X62试产主板安装过程：http://www.ibmnb.com/thread-1650395-1-1.html
